Diseño
Definimos cómo debe distribuirse la infraestructura de comunicaciones.
Infraestructura de datos y comunicaciones
Cableado Estructurado e Infraestructura de Datos para Empresas
Diseñamos e instalamos sistemas de cableado estructurado para crear una infraestructura de comunicaciones organizada, confiable y preparada para crecer. Integramos puntos de red, backbone, racks, patch panels, canalizaciones, cobre y fibra óptica de acuerdo con las necesidades de cada proyecto.
Imagen referencial · [FOTO CABLEADO ESTRUCTURADO PENDIENTE]
Capa física de comunicaciones
Una red confiable comienza por una infraestructura física correctamente instalada
Switches, servidores, cámaras, puntos de acceso y sistemas de comunicación dependen de una infraestructura física capaz de transportar los datos de manera organizada y confiable.
DIAL Ingeniería desarrolla sistemas de cableado estructurado considerando distribución, distancias, capacidad, canalizaciones, organización, identificación y posibilidades de crecimiento futuro.
Organización
Centralizamos y ordenamos conexiones, racks y terminaciones.
Conectividad
Llevamos datos y comunicaciones hasta los puntos donde son necesarios.
Verificación
Comprobamos las conexiones y desempeño dentro del alcance contratado.
Escalabilidad
Cuando las condiciones lo permiten, diseñamos la infraestructura pensando en futuras ampliaciones.
Una red confiable comienza por una infraestructura física correctamente diseñada.
Sistema completo
Infraestructura completa de voz y datos
Cableado horizontal
Distribución desde el rack o cuarto de telecomunicaciones hacia los diferentes puntos de conexión de la instalación.
Backbone
Interconexión entre áreas, pisos, racks o cuartos técnicos mediante la tecnología adecuada para las necesidades del proyecto.
Puntos de red
Instalación de salidas de datos destinadas a puestos de trabajo, equipos, cámaras, access points y otros dispositivos de red.
Racks y gabinetes
Instalación y organización de equipos, terminaciones y elementos de distribución dentro de racks o gabinetes de comunicaciones.
Patch panels
Terminación centralizada de los puntos de cableado para facilitar administración, identificación y mantenimiento.
Canalizaciones
Bandejas, tuberías, ductos y recorridos destinados a proteger y organizar la infraestructura de comunicaciones.
Fibra óptica
Integración de enlaces de fibra cuando las distancias, capacidad, arquitectura o condiciones del proyecto lo requieren.
Identificación y documentación
Etiquetado de puntos, puertos y elementos de infraestructura para facilitar operación, soporte y futuras ampliaciones.
Tecnología
La tecnología correcta depende del proyecto
Cableado de cobre
Utilizado ampliamente para conectar puestos de trabajo, teléfonos IP, cámaras, access points y otros dispositivos dentro de las condiciones adecuadas para la solución seleccionada.
Cat 6, Cat 6A u otras categorías según los requerimientos técnicos del proyecto.
- Puestos de trabajo
- Impresoras
- Telefonía IP
- Cámaras IP
- Access points
- Dispositivos PoE
- Equipos de red
Fibra óptica
Adecuada para backbone, mayores distancias, interconexión de racks, edificios o aplicaciones donde se requiere alta capacidad de transmisión o condiciones particulares de instalación.
- Backbone
- Interconexión entre pisos
- Interconexión entre racks
- Edificios
- Enlaces de alta capacidad
- Ambientes donde la arquitectura requiera fibra
No seleccionamos el cable por costumbre. Lo seleccionamos según distancia, capacidad, entorno y aplicación.
Backbone
La columna vertebral de la infraestructura de comunicaciones
En instalaciones de mayor tamaño, diferentes pisos, áreas o edificios necesitan interconectarse mediante una infraestructura central capaz de transportar las comunicaciones entre los distintos puntos de distribución.
Rack principal
RACK ÁREA 1
RACK ÁREA 2
RACK PISO 2
RACK ÁREA TÉCNICA
El backbone puede utilizar cobre o fibra según las características del proyecto. La selección de tecnología depende de distancia, capacidad requerida, entorno y arquitectura general de la instalación.

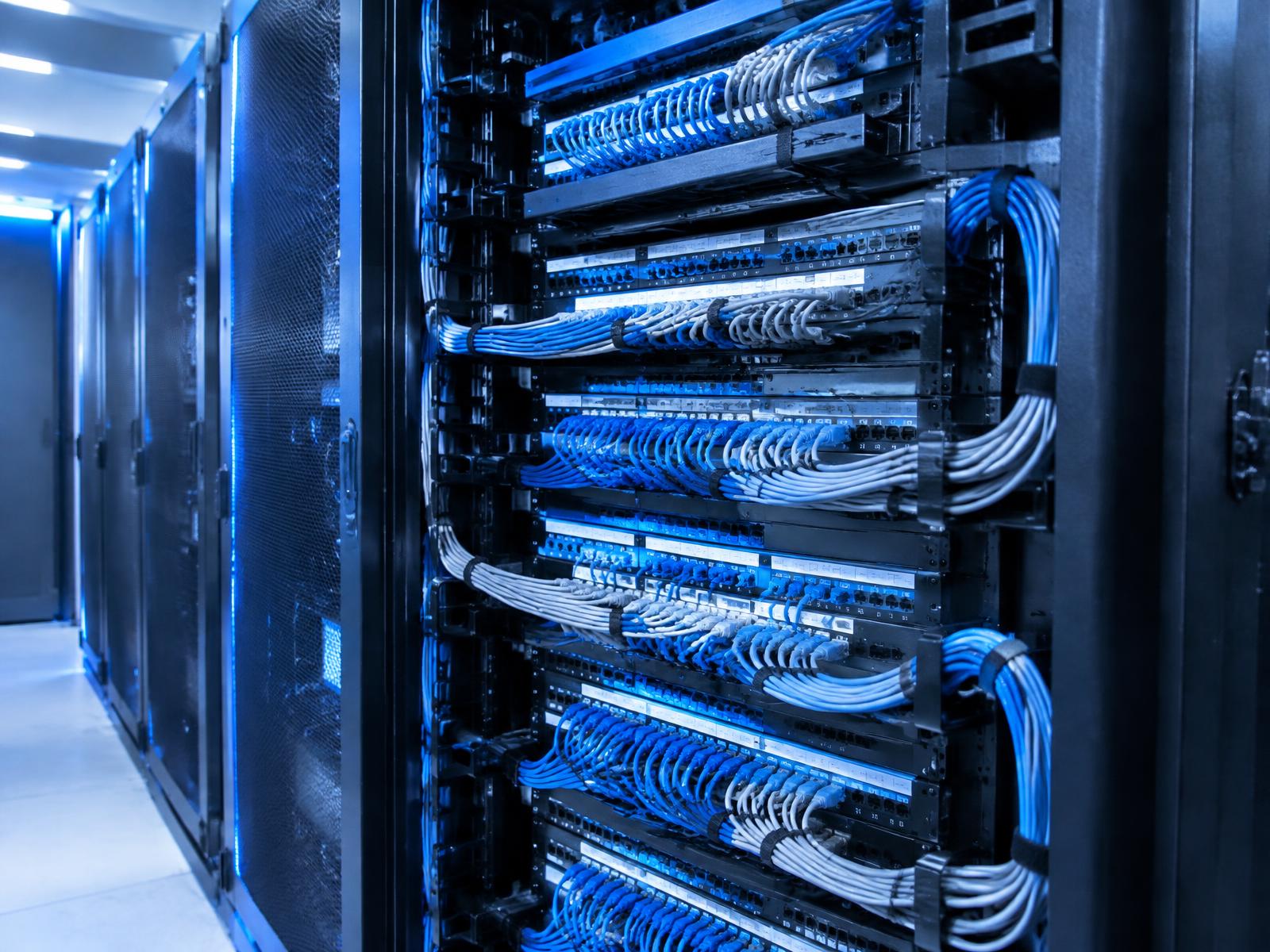

Racks y organización
Una infraestructura organizada es más fácil de operar, mantener y ampliar
Un rack correctamente organizado permite identificar rápidamente las conexiones, simplifica el mantenimiento y facilita futuras ampliaciones de la red.
Patch panels
Terminación centralizada de los diferentes puntos de cableado.
Organizadores
Gestión adecuada del recorrido y distribución de patch cords.
Equipos activos
Espacio y organización para switches y otros dispositivos cuando forman parte del proyecto.
Alimentación
Coordinación de la energía necesaria para los equipos instalados dentro del rack.
Identificación
Puertos, cables y puntos claramente rotulados.
Reserva
Espacio para futuras ampliaciones cuando las condiciones del proyecto lo permiten.
Ordenar la infraestructura hoy reduce problemas mañana.
Canalizaciones
El cable también necesita una infraestructura adecuada
El desempeño, protección y mantenibilidad del sistema dependen también de cómo se distribuyen físicamente sus recorridos dentro de la instalación.
Bandejas
Distribución organizada de múltiples recorridos dentro de salas técnicas y áreas empresariales.
Tuberías
Protección física de los cables en recorridos que requieren canalización dedicada.
Canaletas
Solución de distribución para determinados ambientes y configuraciones arquitectónicas.
Ductos
Infraestructura destinada a organizar recorridos según las condiciones del proyecto.
Pasos entre áreas
Planificación de recorridos entre pisos, cuartos técnicos y diferentes zonas de la instalación.
Separación y organización
Coordinación de los recorridos de comunicaciones respecto a otras infraestructuras cuando corresponde.
PoE y dispositivos
Datos y energía sobre una misma infraestructura
Muchos dispositivos actuales utilizan Ethernet no solo para transmitir información, sino también para recibir alimentación mediante tecnologías PoE compatibles.
Access Points
Conectividad para infraestructura Wi-Fi empresarial.
Cámaras IP
Transporte de datos y alimentación PoE cuando los dispositivos y equipos de red son compatibles.
Telefonía IP
Conectividad para terminales y sistemas de voz sobre IP.
Control de acceso
Conexión de lectores, controladores y dispositivos compatibles.
Sensores y dispositivos inteligentes
Infraestructura para dispositivos conectados dentro de edificios y sistemas empresariales.
Equipos de red
Conectividad hacia dispositivos distribuidos dentro de la instalación.
La capacidad PoE depende de los equipos activos, tipo de cableado, distancia y requerimientos eléctricos de los dispositivos conectados.
Pruebas e identificación
No basta con conectar: hay que comprobar
Una vez instalada la infraestructura, los enlaces deben verificarse para confirmar conexión, identificación y desempeño dentro del alcance y especificaciones del proyecto.
Verificación
Comprobación de conexiones y correspondencia entre los diferentes extremos del enlace.
Identificación
Confirmación de puerto, rack, patch panel y ubicación correspondiente.
Pruebas
Evaluación del enlace utilizando las herramientas correspondientes al alcance contratado.
Certificación
Cuando el proyecto lo requiere y forma parte del alcance contratado, pueden realizarse pruebas de certificación correspondientes al sistema instalado.
Alcance del trabajo
Infraestructura nueva o modernización de redes existentes
Nuevas instalaciones
Diseño e implementación desde cero de la infraestructura física de comunicaciones.
Ampliaciones
Incorporación de nuevos puntos, racks, enlaces y áreas cuando la organización necesita crecer.
Reorganización
Adecuación de infraestructura existente para mejorar identificación, distribución y capacidad.
Migraciones
Reorganización o traslado de infraestructura tecnológica cuando las condiciones del proyecto lo requieren.
Sectores
Cableado estructurado para diferentes entornos
Oficinas y corporativos
Infraestructura para puestos de trabajo, telecomunicaciones, Wi-Fi, servidores y sistemas empresariales.
- Puestos de trabajo
- Teléfonos IP
- Impresoras
- Access points
- Servidores
- Salas de reuniones
- CCTV
- Seguridad
Comercios
Conectividad para sistemas administrativos, puntos de venta, cámaras, Wi-Fi y dispositivos empresariales.
- POS
- Administración
- Seguridad
- Cámaras
- Wi-Fi
- Telecomunicaciones
Industria
Infraestructura de comunicaciones destinada a áreas operativas y sistemas tecnológicos dentro de entornos industriales.
- Gabinetes
- Equipos de red
- Comunicaciones
- Control
- Infraestructura tecnológica
Clínicas y hospitales
Infraestructura de datos para estaciones de trabajo, sistemas médicos compatibles, comunicaciones, cámaras y dispositivos tecnológicos dentro de instalaciones de salud.
- Puestos médicos
- Estaciones de trabajo
- Comunicaciones
- Sistemas de información
- Cámaras
- Dispositivos de red
- Infraestructura para equipos compatibles
Escalabilidad
Una red debe estar preparada para cambiar
Las empresas agregan usuarios, cámaras, access points, servidores, equipos y nuevas áreas con el tiempo. Cuando las condiciones lo permiten, diseñamos la infraestructura considerando futuras ampliaciones.
Puertos disponibles
Previsión de conexiones adicionales cuando corresponde.
Capacidad del rack
Espacio para incorporar nueva infraestructura cuando sea posible.
Backbone
Diseño considerando las necesidades actuales y crecimiento previsto.
Canalizaciones
Planificación de recorridos que puedan facilitar futuras ampliaciones.
Documentación
Identificación que permite comprender la infraestructura antes de modificarla.
Modularidad
Incorporación organizada de nuevos puntos y áreas.
Integración
La infraestructura que conecta todos sus sistemas
Redes empresariales
El cableado estructurado proporciona la capa física sobre la que funcionan los equipos activos de la red.
Conocer Redes y Comunicaciones →Wi-Fi
Los access points requieren conectividad hacia la red cableada y, en muchos casos, alimentación PoE.
CCTV
Las cámaras IP pueden utilizar la infraestructura Ethernet para transmitir datos y recibir alimentación cuando corresponde.
Conocer Control de Acceso y Seguridad →Control de acceso
Lectores, controladores y otros dispositivos pueden requerir infraestructura de datos y comunicaciones.
Telefonía IP
Sistemas de voz que utilizan la infraestructura de red empresarial.
Cableado y redes
Cableado estructurado y redes no son exactamente lo mismo
Infraestructura física
Cableado estructurado
- Cobre
- Fibra
- Racks
- Patch panels
- Puntos
- Canalizaciones
- Backbone
- Terminaciones
- Identificación
- Pruebas
Infraestructura activa y lógica
Redes y comunicaciones
- Switches
- Routers
- VLAN
- Wi-Fi
- Direccionamiento
- Configuración
- Seguridad
- Comunicaciones
DIAL puede participar en ambas capas para entregar una infraestructura integrada.
Conocer Redes y Comunicaciones →Proceso de trabajo
De la necesidad de conexión a una infraestructura organizada
- 01
Levantamiento
Revisamos espacios, usuarios, dispositivos y condiciones existentes.
- 02
Requerimientos
Definimos cantidad, tipo y ubicación de los puntos de conexión.
- 03
Diseño
Determinamos recorridos, racks, backbone, canalizaciones y tecnología adecuada.
- 04
Canalizaciones
Ejecutamos o utilizamos las rutas físicas correspondientes al proyecto.
- 05
Cableado
Instalamos cobre o fibra de acuerdo con la solución definida.
- 06
Terminación
Conectamos puntos, patch panels y elementos correspondientes.
- 07
Identificación
Etiquetamos puertos, puntos y elementos de infraestructura.
- 08
Pruebas
Verificamos las conexiones según el alcance contratado.
- 09
Documentación
Entregamos la información correspondiente al sistema instalado cuando forma parte del alcance.
Proyectos
Proyectos de cableado e infraestructura de comunicaciones
Infraestructura física diseñada para soportar las necesidades tecnológicas de cada operación.
Preguntas frecuentes
Preguntas frecuentes sobre cableado estructurado
Infraestructura de comunicaciones
Una red profesional comienza por una infraestructura profesional
Evaluamos usuarios, equipos, espacios y crecimiento futuro para diseñar e instalar una infraestructura de comunicaciones organizada, confiable y preparada para evolucionar con su operación.
